Fräsprogramm eMillRelief

Ver. 7.x für Windows 32/64Bit NT/2000/XP/Vista/7, deutsch/englisch.

3D - Fräsdaten aus Foto, STL, Digitalisierdaten, Relief






Die durchgängige Lösung von der Idee zum Frästeil.

 Das Fräsprogramm eMillRelief für Windows 32/64Bit ist eine eigenständige CAM - Lösung zum Bearbeiten von 3D - Formen aus Fotos, STL, Digitalisierdaten oder Relief.  Bild- und Formdaten werden vom Programm in 3D-Reliefs umgesetzt und daraus mit wenigen Mausklicks hochwertige Fräsdaten für nahezu alle 3- oder 4-achsige Bearbeitungsmaschinen erzeugt. Ein Navigator führt Sie bequem durch die einzelnen Arbeitsschritte. Das Programm ist flexibel, maschinenunabhängig und komplett mit integrierter Ausgabeunterstützung für viele Maschinen.

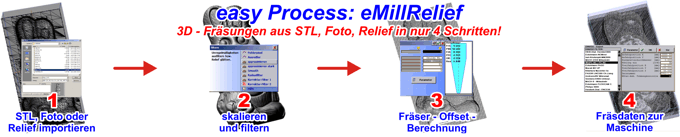

 eMillRelief - easy






Video mit Arbeitsbeispielen für Relief aus Foto (wmv, 6MB, 640x480pix).



Video mit Arbeitsbeispielen für Relief aus CorelDraw - Daten (wmv,  7MB, 640x480pix).



Foto/Relief + Fräsdaten 'Madonna'.



STL - Form + Fräsdaten.



Foto + Fräsdaten 'Wappen'.



3D Frästeil: Auf STL-Flächen projizierte Gravur.



3D-Fräsdaten: Auf STL-Flächen projizierte Gravur.


Lauterberg
Fräsdaten aus Foto 'Wappen Lauterberg'.


Prasat
Fräsdaten aus Foto 'Prasat Satchatam'.



Fräswege aus Digitalisierdaten.



Fräsdaten aus STL: Zahnfräsung.



Fräsdaten aus STL.


eMillPhoto
Video eMillPhoto  (wmv 16,21MB 2'04" 640x480 pix.)



Ein nach einem Foto gefrästes Wappen.



Ein in HCAM konstruiertes Relief.



Ein in HCAM konstruiertes Relief. 		Bilddaten (Foto) - Verarbeitung.

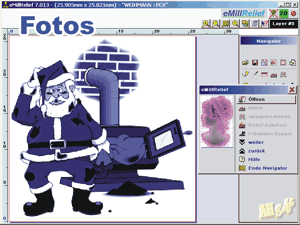

eMillRelief  kann BMP, JPG, GIF, PCX - Fotos in Reliefs umwandeln. Die Graustufen - Information eines Bildes werden in 3D-Koordinaten umgesetzt. Die Objekte lassen sich skalieren, drehen, filtern u.s.w. AHSoft - Foto - Programme besitzen eine echte Fräser - Offsetberechnung (siehe Fräswegberechnung). Lassen Sie sich nicht durch primitive Programme betrügen, welche einfach nur Grauwerte der Bilder in Frästiefen wandeln oder die mit einfachen, langsamen und fehlerhaften Berechnungen arbeiten.


Einschränkungen der Foto - Reliefgravur.
Bitte beachten Sie, daß herkömmliche Fotos keine echten Reliefs darstellen. Besonders Portraits (Fotos von Gesichtern) sind schwer in brauchbare Fräsergebnisse zu wandeln. Bei ungünstiger Beleuchtung (Licht von der Seite) scheitert dies grundsätzlich. Nur für ausgesuchten Fotos bzw. nach deren Bearbeitung mit einem Fotostyler werden einigermaßen brauchbare Ergebnisse erreicht. Um diese Probleme soweit möglich zu vertuschen veröffentlichten Anbieter meist Beispiele mit geringen Frästiefen. Hier fallen Fehler halt weniger auf.

Für einige stilisierte Objekte dagegen (z.B. Wappen ...), können mit der Fotogravur recht brauchbare Ergebnisse erzielt werden. Es gibt eben keine Richtlinie welche Tiefen z.B. die Farben Rot oder Grün haben müssen. So bleibt wenigstens der optische Eindruck in der Gravur erhalten. Dies heißt allerdings nicht, daß ein erfahrener Relief - Graveur das Wappen so ausarbeiten würde.


STL- und DXF-Daten aus CAD/CAM.
eMillRelief unterstützt die beiden verbreitetsten 3D-Formate STL-Flächen und DXF-3D-Face. Diese beiden Formate gewährleisten Kompatibilität mit nahezu jedem CAD-Programm. Nach dem Import lassen sich die Objekte skalieren, drehen, filtern. eMillRelief eliminiert unerwünschte Unterschneidungen und filtert Lücken aus den Daten.


Digitalisierte Daten.
Digitalisierte 3D - Formen können z.B. über die weit verbreiteten Formate STL + DXF-3D-Face eingelesen werden. Weitere spezielle Formate lassen sich auf Wunsch nach Ihrer Beschreibung einfügen.


Reliefdaten.
eMillRelief  verarbeitet Reliefdaten im HRP(AHSoft), HRL(AHSoft), RLF(LANG) - Format und kann somit komplette Fräswege für digitalisierte/konstruierte Reliefs berechnen.


Projektion von Vektordaten auf Relief für die vertiefte und erhabene Gravur auf Formen.
Mit eMillRelief (v) ist die Gravur auf Oberflächen möglich. 2D und 3D Vektordaten, die in eSIGN oder HCAM erstellt wurden, können auf jede Relief - Form projiziert werden. Als Projektionsflächen sind alle mit eMillRelief (v) verwendbare Daten (Fotos, STL, Digitalisierdaten oder Relief) geeignet. Zur Erstellung der zu projizierenden Vektordaten benötigen Sie ein Programm, das Daten im .H2R- oder .LG1 - Format speichern kann (z.B. eSIGN).


Vorteile der Fräser - Offsetberechnung:
  • Vorfräsen und Schlichten möglich, damit schnellere Bearbeitung gerade für größere Werkstücke.
  • Fräsen von schwieriger zu bearbeitenden Materialien (Metalle, zähen Kunststoffen u.s.w.) mit großen Werkzeug - Radien.
  • Kein Überfräsen des Werkstückes durch zu groß gewählte Werkzeuge.

CAD + Design:
  • Import: Fotos (BMP, JPG, GIF, PCX), STL (Ascii + Binär), DXF-3D-Face, Relief (HRP, HRL, RLF).
  • Filterfunktionen incl. Lückenfilter.
  • Editierfunktionen.
  • Navigator zur einfachen Bedienungsführung.
  • Vollständige Programmhilfe (Onlinehilfe).


CAM + Fräsdatenexport:
  • Werkzeugverwaltung und Werkzeugbibliotheken mit Werkzeug Geometrie- und Technologiedaten.
  • Hochwertige, schnelle Werkzeug Offsetberechnung mit frei definierbaren Abräumverfahren für mehrere Werkzeuge gleichzeitig.
  • Spantiefenzustellung mit einstellbarer Schichtaufteilung und 3D-Anfahrstrategie.
  • Verschiedene Abräumverfahren: Abräumen/Zeilen horizontal, vertikal, im Winkel. Kreisspiralen, Rechteckspiralen, Abräumen/Zeilen radial im Kreis/Rechteck...
  • 3D-Fräsdatenansicht.
  • Exporthilfen mit Fräswegwiederholungen, Ausgabe ab Marke. Die integrierte Fräsweg - Simulation erlaubt eine Kontrolle der erstellten NC - Fräsdaten mit 3D-Fräsdatenansicht, Volumenansicht u.s.w.
  • Export: DIN/ISO / isel - NCP / HP-GL 3D / LG1.
  • Datenausgabe über DIN/ISO Exportfilter (mehr als 90 Dialekte im Standard - Lieferumfang).
  • 3-Achsen-Bearbeitung mit nahezu allen Fräszentren (DIN/ISO).
  • 4-Achsen Zylindergravur über DIN/ISO.

Einfache Bedienung.
eMillRelief wurde konsequent auf einfache Bedienung und einem in sich logischen Bedienungsablauf entwickelt. Ein Navigator führt Sie schnell und sicher durch die wichtigsten Arbeitsschritte.


Ausstattungsvarianten:
Das Fräsprogramm eMillRelief ist derzeit als Vollversion (v) oder Lightversion (l) erhältlich.

Alle Programme besitzen die Grundausstattung: Import von Fotos + Relief, Filterfunktionen, Editierfunktionen, Werkzeugbibliothek, 3D - Fräser - Offsetberechnung, Spantiefenzustellung, 3D-Fräsdatenansicht und Datenexport im DIN/ISO / isel - NCP / HP-GL 3D / LG1 - Format.
  • eMillRelief (v) : Vollversion wie hier beschrieben. CAM mit allen Import- und Exportfunktionen incl. Projektion von Vektordaten auf Relief für die vertiefte und erhabene Gravur auf Formen. Um die Projektion nutzen zu können, benötigen Sie zur Bereitstellung der zu projizierenden 2D-Vektordaten ein Fräs-/Gravierprogramm der Reihe eSIGN oder HCAM.
  • eMillRelief (l) : Wie Vollversion, jedoch ohne Projektion von Vektordaten auf Relief für die vertiefte und erhabene Gravur auf Formen.

eMillRelief Programmausstattungen v l
Import von Fotos im BMP, JPG, GIF, PCX - Format 1 1
Import STL-, DXF, Digitalisierdaten 1 1
Import Reliefdaten 1 1
Filterfunktionen, Editierfunktionen 1 1
Projektion von Vektordaten auf Relief 1 0
Werkzeugbibliothek mit Werkzeug Geometrie- und Technologiedaten 1 1
3D - Fräser - Offsetberechnung mit frei definierbaren Abräumverfahren 1 1
Relef AutoKorrektur für Vorfräsen grob/fein + Schlichten 1 1
Spantiefenzustellung und 3D-Anfahrstrategie 1 1
3D-Fräsdatenansicht 1 1
Kostenloser Update - Service innerhalb der Version 7.x. 1 1
1   = Ausstattung ist vorhanden.
0   = Ausstattung ist nicht vorhanden.


Sonstiges:
  • Wir bieten günstige Upgrade-Bedingungen. Jederzeitige Upgrade - Möglichkeit auf Programme der HCAM - Linie.
  • Sie erhalten Programm-Updates innerhalb der aktuellen Hauptnummer (z.Zt. Ver.7.x) kostenlos. Für ein Update zur nächst höheren Version verlangen wir eine geringe Update - Gebühr.
  • Registrierte AHSoft - Kunden erhalten kompetente Problemhilfen zu aktuellen Programmversionen per eMail kostenlos.
  • Haben Sie spezielle Gravur-/Fräsprobleme? Wenden Sie sich an AHSoft. Hier erhalten Sie Lösungen und Unterstützung direkt vom Entwickler.
  • Qualität: Das Programm lässt Fräsgenauigkeiten besser als 0,001mm zu - realistische Auflösungen liegen bei >0,01mm.
  • Fräsmaschine: eMillRelief erzeugt reine 3D - Fräsdaten. D.h. die Fräsmaschine muß 3D - fähig sein. Eine Datenausgabe über Standard HP-GL, EPS, Drucker o.ä. ist unbrauchbar, da diese Formate nur 2D unterstützen. Zum Fräsen empfehlen wir Maschinen mit DIN/ISO - Steuerung oder professionelle Gravierfräsmaschinen.

Weiterführende Informationen:

Das Fräsprogramm eMillRelief wird nicht mehr als eigenständiges Programm angeboten. Verwenden Sie statt dessen das Fräs-/Gravierprogramm eSIGN.

Demo Fräs-/Gravierprogramm eSIGN mit Anleitung, Programm Hilfe, Arbeitsbeispielen und Probedaten.



NIKODemo
 NIKO-3D

Milling data (52mm x 78mm x 12.9mm):
Tool R0.5mm, 20°; Lines 45°, meander, 1 Layer
NIKO_0,5_Mach3.zip : Mach3
NIKO_0,5_WinPC-NC.zip : WinPC-NC

Milling data (52mm x 78mm x 12.9mm):
Tool R1.0mm, 20°; Lines 45°, meander, 1 Layer
NIKO_1,0_Mach3.zip : Mach3
NIKO_1,0_WinPC-NC.zip : WinPC-NC



easyProcess

Cliparts
Für mehr Informationen klicken Sie auf ein Bild.

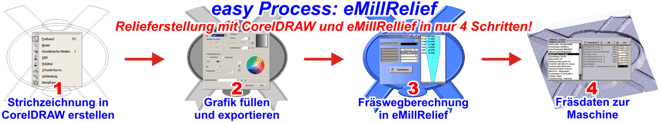

Beispiel für Grafikentwurf in CorelDraw + Fräsdatenberechnung mit eMillRelief.
 		 Relief und Fräsdaten aus eingescannten Bildern.

Beispiel der Fräsdatenerzeugung aus Foto:
Bild einscannen, aufbereiten, in eMillRelief importieren, Fräsdaten berechnen und exportieren.

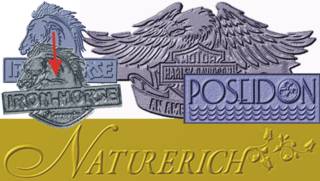

 Grafik in CorelDraw gesetzt, mit Farben + Verläufen versehen und in eMillRelief als Foto importiert.




Grafik in CorelDraw gesetzt, mit Farben + Verläufen
versehen und in eMillRelief als Foto importiert.		 Grafik in CorelDraw gesetzt, mit Farben + Verläufen versehen und in eMillRelief als Foto importiert.



Firma Graviergerhardt: Relieffräsung Zinndeckel.
 		 Herr R.Thiele: Fotogravur, Einlegearbeit in Holzschild.

 Herr R.Thiele: Fotogravur Fräsergebnis in Aluminium.


Mit HEIZ CNC-Fräsmaschine (CNC-STEP) gefrästes Relief in Holz.

 Herr R.Thiele: Foto - Relieffräsung.


 Mit CNC-Micro gefrästes Relief in Al.
Video cnc-micro_8Mark
(wmv 10,42 MB 2'28" 352x288 pix.).




Mit HEIZ CNC-Fräsmaschine (CNC-STEP) gefrästes Relief in Aluminium. Mit HEIZ CNC-Fräsmaschine (CNC-STEP) gefrästes Relief in Aluminium (Detailaufnahme). Mit HEIZ CNC-Fräsmaschine (CNC-STEP) gefrästes Relief in Holz (Detailaufnahme).



Kompletter Service eingeschlossen.
Alle Programme können jederzeit auf umfangreichere Ausstattungen aufgerüstet werden. Sie erhalten schnelle und kompetente Hilfe per eMail. Haben Sie spezielle Fräs-/Gravurprobleme? Wenden Sie sich an AHSoft. Hier erhalten Sie Lösung und Unterstützung direkt vom Entwickler.

AHSoft unschlagbar in Preis und Leistung.
Durch kürzere Bedienung und Berechnungszeiten, erheblich schnellere und sichere Datenerstellung gelangen Sie deutlich günstiger zu Ihren Fräsdaten. Auch ein Umstieg von anderen Systemen amortisiert sich bei professionellem Einsatz bereits nach wenigen Wochen.
